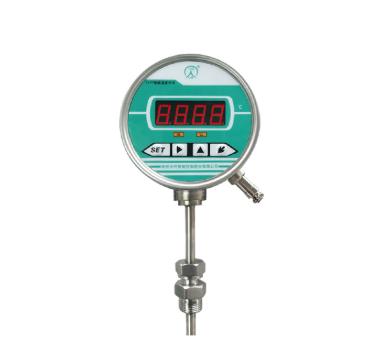

溫度開關故障怎樣分辨

一、繼電器輸出的溫度開關首要毛病判別法：

1、熱電偶或熱電阻無缺情況與表面接線正確的前提下，表面通電后不升溫，甚至測量　 溫度向下跌的現象(設定溫度高于測量溫度先決條件下)。

1)表面的主控輸出是繼電器，輸出而被操控的電路中是交流 接觸器(或中心繼電器)時;首先搞清此輸出為觸點操控。

檢查主控輸出的端子接線是否正確。因我廠表面主控輸出是反作用，所以我廠表面主控輸出的繼電器閉端應與交流接觸器(中心繼電器)的線包一端相連，其他接線正確，雖然表面工作中，綠指示燈亮，但不升溫。(由于表面是反作用原理)。

表面主控輸出繼電器常開始，按前述與交流接觸器(中心繼電器)的線包連線正確的前提下，表面通電工作中，綠指示燈亮，仍不升溫。

檢查方法：把萬用表放在交流電壓、交流250V檔，萬用表上一根表棒在表面主控輸出的繼電器常開的端子上，另一根表棒放在交流220V電源的中線上，萬用表閃現是否有交流220V電壓。

A) 若無電壓數值：說明交流接觸器(中心繼電器)線包的一端沒接在表面主控輸出繼電器的常初腳步上，而接在表面主控輸出的繼電器的常閉端子上，(說明交流接觸器或中心繼電器線包兩端無電壓輸入)。

檢查方法，查一下交流220V電源相(火)線有無用電線連到表面主控輸出繼電器的中心端子上?；蛩玫碾娋€內部開路而形成。

表面主控輸出繼電器通電后沒有回轉，說明表面主控繼電器中心端與常閉端咬死。

B)若有約交流220V電壓，說明交流接觸器或中心繼電器線包兩端有約交流220V電壓加上。

檢查方法：查一下交流接觸器或中心繼電器的線包電壓是否定220V。若該產品要求線包電壓為交流380交流接觸器(中心繼電器)就無法作業。要求換上線包電壓為交流220V的交流接觸或中心繼電器。

1)契合上述要求，還不能正常作業。在不通電情況下，用萬用表放在電阻×10檔上，把萬用表的兩根表棒按在交流接觸器工中心繼電器的線包兩端，若電阻值很大，說明線包內的線圈斷開或損壞，應交換交流接觸器或中心繼電器。若有電阻數值，說明線包內無鐵心，不能產生電磁吸力而無法作業。就應交換交流接觸器或中心繼電器。

2、表面工作作業中，測量溫度已高于設定溫度，表面綠色指示燈已停息，但測量溫度還一貫上升。

檢查方法：

1)表的主控輸出是繼電器觸點輸出，而被控電路中是交流接觸器或中心繼電器時。

(1)表面不通電時，用萬用表電阻×1Ω檔去檢測，信表主控繼電器的中心廟與常開始電阻數值巨細來判別。

①若有電阻，甚至電阻數值很小，說明表面主控輸出的繼電器中心端與常開始因長時間作業咬死，應交換表面主控輸出的繼電器，在現場只能是替換表面。

②若電阻數值很大，說明表面主控輸出的繼電器無缺，被控電路中交流接觸器或中心繼電器可能有問題。檢查方法：

用萬用表電阻×1Ω檔去檢測交流接觸器或中心繼電器的常開始的電阻值巨細來判別。若有電阻數值，甚至電阻數值很小。說明交流接觸器或中心繼電器常開始因長時間作業而咬死。只能把交流接觸器或中心繼電器替換。反之電阻值很大，說明交流接觸器或中心繼電器無缺。

(2)表面通電時，信表面在工作作業中，當測量溫度高于設定溫度，表面的綠色指示燈關，并大于10℃時，把萬用表放在交流電壓250V檔上，用萬用表一根表棒桉在表面主控繼電器的常開始;另一根表棒桉在交流220V電源的中線萬用表閃現是否有電壓數值。①若仍約交流220V電壓值，說明表面主控繼電器長時間作業而咬死，應替換表面。②若無電壓值，說明表面主控繼電器無缺。再用上述檢查方法，用萬用表一根表棒桉在交流接觸器或中心繼電器常開始的出線處，另一根表棒桉在交流220V電源的中線，是否有電壓數值。若有約交流220V電壓值，說明交流接觸或中心繼電器常開始長時間作業而咬死，應進行交換。若無電壓數值，說明交流接觸器與中心繼電器的常開始無缺。

二、SSR(電平輸出)的溫度開關首要毛病判別法：

1、熱電偶或熱電阻無缺情況與表面接線正確的前提下，表面通電后不升溫，甚至測量溫度向下跌的現象(設定溫度高于測量溫度先決條件下)

表面的主控輸出是SSR(電平)輸出而被操控的電路中是外接固態繼電器時。應首先應搞清此表面的主控輸出時，表面上綠色指示燈亮，主控輸出端子上有12V電平，而當綠燈指示燈暗，無電平或是OV。

檢查方法

1)不通電的情況下

檢查一下表面主控輸出同固態繼電器之間接線是否正確，表面主控輸出SSR有(+)與(—)同固態繼電器上的兩小螺釘處或稱固態繼電器信號操控端的(+)與(—)相連一定要正確。同時把相連的線，用萬用表電阻×1Ω檔，量一下連線是否開路。

2)電的情況下：

用萬用表直流電壓20V檔，把萬用表兩表棒按在表面主控輸出的兩個端子(但弄清正負)，在表面綠色指示燈亮?xí)r，是否有12V直流電壓。

A)若萬用表測量無12V時，說明表面主控輸出有問題。檢查表面的型號是否正確，應替換表面。

B)若萬用表測量有12V時，說明固態繼電器有問題，要替換固態繼電器，也能夠在不通電時，先把固態繼電器大螺釘處的接交流220V電源相(火)線的連線拆掉，然后通電，用萬用表電阻×1檔，把萬用表兩根棒按在固態繼電器的兩個大螺釘上，當表面綠色指示燈亮?xí)r，萬用表閃現的電阻值很大，也說明固態繼電器有問題應替換。反之，萬用表閃現的電阻值挨近0時，說明固態繼電器無缺

2、表面工作作業中，測量溫度已高于設定溫度，表面綠色指示燈已停息，但測量溫度還一貫上升。表面主控輸出是SSR(電平)，而被控電路是固態繼電器時。

檢查方法：

(1)表面不通電時，把萬用表電阻×1KΩ檔上，用萬用表的兩根表棒桉在固態繼電　　 器兩個大螺釘上，(但要撤消大螺釘處與外行的連線)。

①若萬用表上閃現的電阻數值∞大時，說明固態繼電器冷態時無缺。

②若萬用表上閃現有電阻或電阻數值很小時，說明固態繼電器損壞，要交換。

(2)表面通電時，表面工作作業中，當測量溫度高于設定溫度，并大于10℃時，表面的綠色指示燈滅，把萬用表放在直流電壓20V檔上，用萬用表上兩根表棒桉在表面主控輸出的兩端，但正負要弄清，萬用表上閃現是否有電壓數值。

①若萬用表上閃現有直流12V電壓值時，說明表面有問題，應替換表面。

②若萬用表上閃現無電壓值，說明表面正常無缺。那么要檢查固態繼電器。方法是在未通電前，先把固態繼電器大螺釘與外界的連線撤消。通電后，把萬用表放在電阻×1KΩ檔上，用萬用表的兩根表棒桉在固態繼電器兩個大螺釘上，若萬用表閃現有電阻值并電阻值很小時，說明固態繼電器處熱態時短路，要交換固態繼電器。反之電阻值∞大時，說明固態繼電器冷態時無缺。

三、脈沖輸出的溫度開關首要毛病判別法：

1、熱電偶或熱電阻無缺情況與表面接線正確的前提下，表面通電后不升溫，甚至測量溫度向下跌的現象(設定溫度高于測量溫度先決條件下)。

當表面的主控輸出是脈沖輸出，電路頂用的是雙向可控硅。首先應弄清表面的主控輸出是什么?表面的主控輸出是脈沖信號。

檢查方法：

當表面主控輸出端不與外界相連，把萬用表放在直流電壓0.5V檔上,用萬用表兩表棒按在表面主控輸出端子(弄清正負)通電后,表面綠色指示燈亮(表面設定溫度高于測量溫度),萬用表閃現若有稍稍電壓說明表面有脈沖輸出,表面輸出正常.當代號為G(或無符號)時,主控輸出是表面內的小可控硅是否導電來確定。表面輸出端子上與外界相連的電線悉數撤消,把萬用表放在電阻×1Ω檔上，當通電后，表面綠指示燈亮(信表面設定溫度高于測量溫度)，萬用表閃現有較小電阻數值，表面主控輸出正常。反之代號M的無電壓與代號為G或無此符號電阻值很大，說明表面有問題，應替換表面。

根據以上所講，若表面無問題，應檢查以下情況。

1)表面的主控輸出與雙向可控硅接線是否正確。一定要依照產品使用說明書中接線端子所標明的接線圖進行接線，否則無法正常進行。

2)查電路中大功率雙向可控硅的質量

A)在不通電情況下，把雙向可控硅的操控極輕輕拉一下，是否可靠。若松動或掉下來，說明雙向可控硅壞了要替換。

B)在不通電情況下，用萬用表電阻×1Ω檔，萬用表上一根表棒按在雙向可控硅的控　制極，一根表棒桉在陰極，若萬用表上閃現的電阻數值很大或無電阻數值，說明雙向可控硅壞了要替換。正常情況其電阻數值為≥20Ω與≤80Ω之間。

C)表面不通電時，先把電路中大功率雙向可控硅陽極同陰極上與外界的連線撤消。把萬用表放在電阻×1KΩ檔上，用萬用表上一根表棒桉在雙向可控硅陽極，另一根表棒桉在陰極，萬用表閃現是否有電阻值，①若萬用表上閃現的電阻數值∞大時，說明雙向可控硅冷態時無缺。②若萬用表上閃現有電阻或電阻數值很小時，說明雙向可控硅損壞，要交換。

D)表面通電時，表面主控輸出是脈沖信號，未通電前，先把表面主控輸出端與外界的連線撤消，表面通電時，把萬用表放在直流電壓0.5V檔上，萬用表兩根表棒桉在主控輸出兩個端子上(正負要弄清)。當表面的測量溫度高于設定溫度，表面綠色指示燈停息。若萬用表上閃現有一點電壓值，說明表面主控輸出有問題應替換表面。若成萬用表閃現無電壓時，說明表面無缺。此刻再入下檢查，先把雙向可控硅陽極與陰極上與外界的連線撤消當信表通電，測量溫度高于設定溫度，表面綠色指示燈停息，再把萬用表放在電阻×1KΩ檔上，用萬用表上一根表棒桉在雙向可控硅陽極，另一根表棒桉在陰極，若萬用表數閃現：電阻數值很小，說明雙向可控硅熱態時短路，要交換雙向可控硅。反之電阻數值∞大時，說明雙向可控硅無缺。
